Schneidesoftware

EuroCUT Basic XT ist eine Beschriftungssoftware für die täglichen Aufgaben in einem werbetechnischen Kleinbetrieb; anders als CoCut XT ist es unabhängig von einem Hostprogramm einsetzbar.

Schlüsselfunktionen:

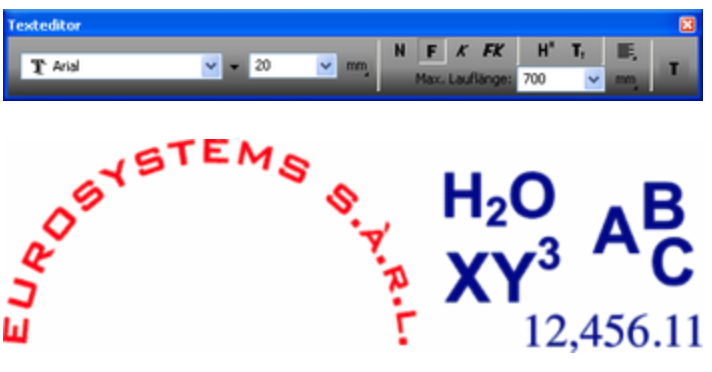

Der EuroCUT Text-Editor ist ein Textwerkzeug, das vergleichbare Funktionen bietet wie eine Textverarbeitung. Zu den typografischen Werkzeugen zählen u. a. der Kreissatz, der erweiterte Zeichensatz und Tabulatoren.
Folgende Vektorfont-Formate werden unterstützt: OpenType (*.OTF), TrueType (*.TTF), URW (*.BE) und Adobe Type 1 (*.PFM, *.PFB).

Der EuroCUT Texteditor unterstützt Versalhöhen-Handling. Das bedeutet, dass die Höhe eines geschriebenen Wortes nur von den Großbuchstaben abhängt. Der Vorteil dieser Technik ist, dass die Höhe von verschiedenen Wörtern vergleichbar bleibt, unabhängig davon, ob das Wort Kleinbuchstaben mit Unterlänge wie „g, y, j” enthält.

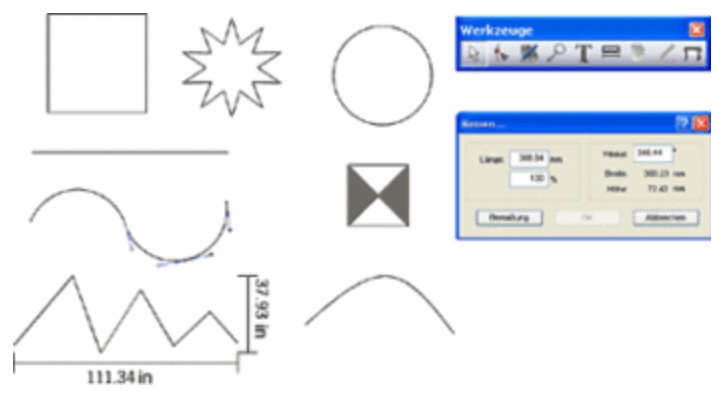

Diese Werkzeuge sind vergleichbar mit den Zeichenwerkzeugen in den bekannten Illustrations-Programmen CorelDRAW und Illustrator.
• Vektor-Werkzeuge
• Quadrat, Rechteck, Kreis, Ellipse, Stern, Polygon, Linie, Kurve, Kreisausschnitt
• Farbfüllung, Konturlinie, Verlaufsfüllung
• Lineal und Bemaßungsfunktion
• Knotenbearbeitungswerkzeug für die Manipulation von Bezierkurven

Neue Plugins in EuroCUT (Stand 04/2024):
- AutoCAD bis 2024 / 2024 LT - CorelDRAW bis 2024 - CorelDesigner bis 2022 - Adobe Illustrator bis CC (2024) - Adobe InDesign bis CC (2023) - Inkscape

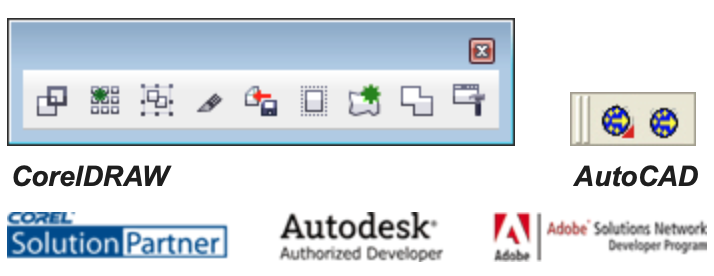

Ein Plugin ist ein Makro, das in die Menüstruktur oder die Werkzeugleiste eines Host-Programms, wie z. B. Illustrator, oder CorelDRAW integriert wird. Ein Plugin verhält sich so, als sei es ein integraler Bestandteil des Wirts-Programms und erweitert dessen Funktionalität.
Die EuroCUT-Plugins exportieren Daten vom Wirts-Programm auf den EuroCUT-Desktop, indem man auf das Icon klickt.

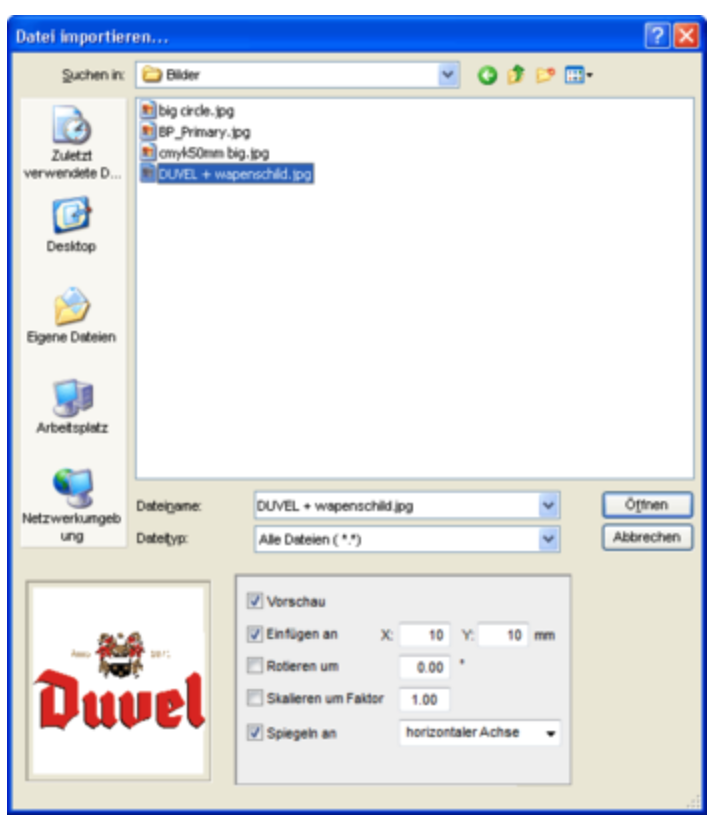

EuroCUT hat eine Vielzahl von Importfiltern - Vektor- und Bitmap-Formate. Das bedeutet, dass nahezu alle Fremddaten importiert und ausgegeben werden können.
Vektor / CAD:
*.PDF, *.AI, *.EPS, *.WMF, *.EMF, *.DXF, *.IK, *.GTP, *.JTP, *.JOB, *.HPGL, *.CMX
Bitmap / Foto:
*.PCX, *.TIF, *.BMP, *.GIF, *.JPG, *.CMP, *.PNG

Ein Plugin ist ein Makro, das in die Menüstruktur oder die Werkzeugleiste eines Host-Programms, wie z. B. Illustrator, oder CorelDRAW integriert wird. Ein Plugin verhält sich so, als sei es ein integraler Bestandteil des Wirts-Programms und erweitert dessen Funktionalität.
Die EuroCUT-Plugins exportieren Daten vom Wirts-Programm auf den EuroCUT-Desktop, indem man auf das Icon klickt.

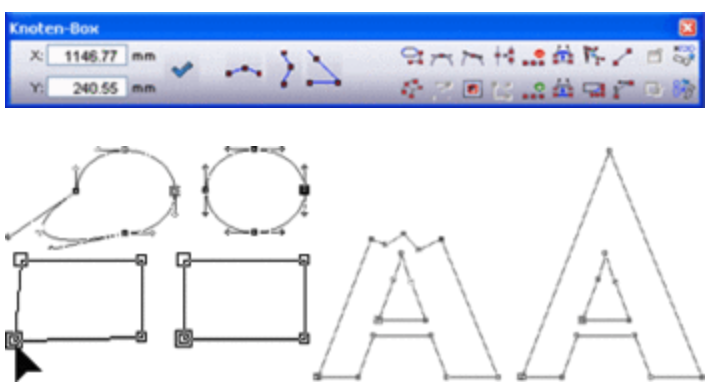

Die Knotenbearbeitung-Werkzeuge dienen dem individuellen Editieren und Manipulieren von Vektorobjekten. Dieses Werkzeug ist von besonderem Nutzen, wenn vor der Ausgabe Nachbearbeitungen an den Konturen erforderlich sind.
Besonders hervorzuheben ist die Möglichkeit des horizontalen und vertikalen Ausrichtens von Knoten an einem Referenzknoten, sowie das Positionieren von Knoten mittels X/Y-Werten (Koordinaten).

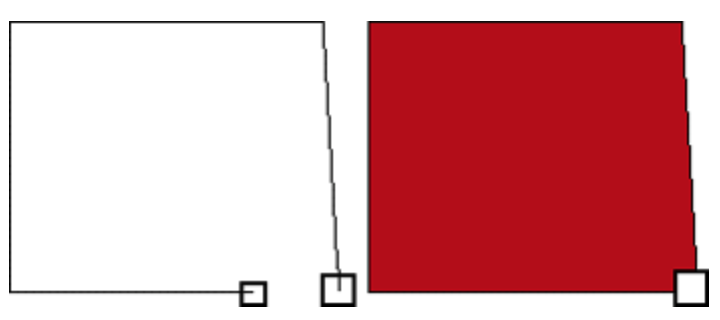

Beim Import werden alle offenen Konturen automatisch geschlossen, deren Knoten in einem vordefinierten Abstand zueinander liegen. Diese Option ist z. B. dann notwendig, wenn die Objekte mit einer Füllfarbe gefüllt werden müssen. Nur geschlossene Vektorobjekte können mit einer Füllung versehen werden.

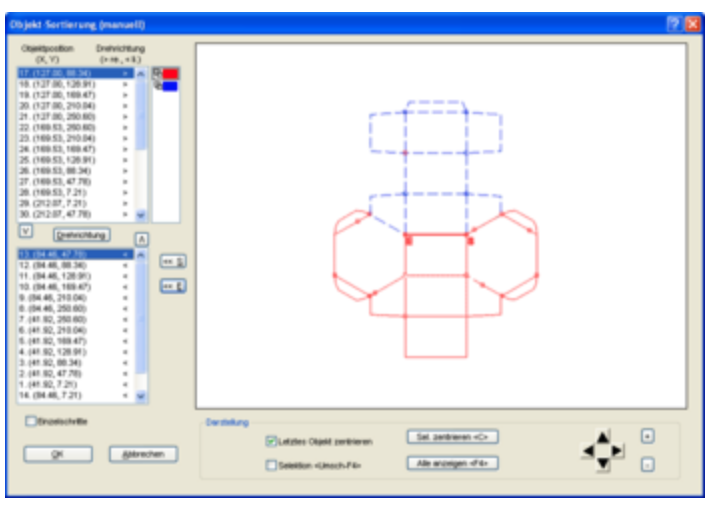

Die manuelle Sortierung dient der Optimierung der Schneidepfade. Für die Ausgabezeit ist es wichtig, in welcher Reihenfolge und Orientierung die Objekte abgearbeitet werden. EuroCUT bietet sowohl die Möglichkeit einen Start- (S) und Endpunkt (E) festzulegen, als auch die Objektreihenfolge zu definieren.

Der Verfahrweg für jeden Layer kann vor der Ausgabe simuliert werden. Die Geschwindigkeit der Simulation ist variabel einstellbar.
Ziel ist es, den Verfahrweg möglichst optimal zu bestimmen. Eine Grundsortierung wird von EuroCUT selbst durchgeführt. Optimierungen können jederzeit vorgenommen und mit einer Simulation validiert werden.

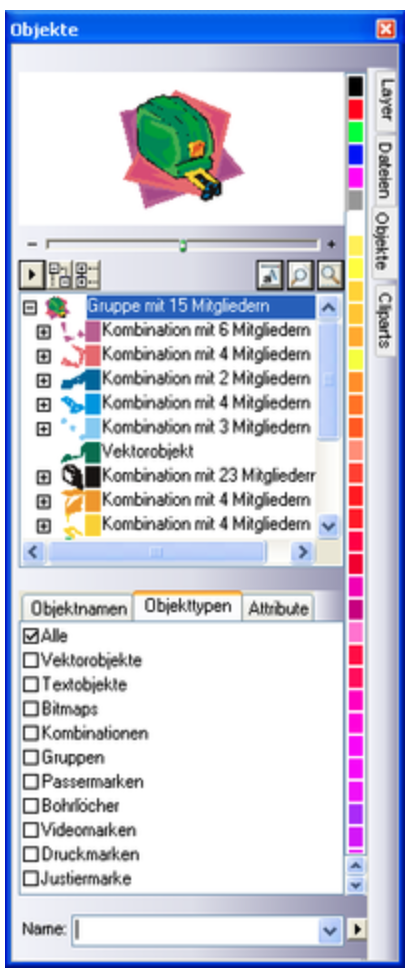

Die Aufgabe des Objekt-Managers besteht darin, dem Anwender in einer übersichtlichen Baumstruktur Zugriff auf jedes Objekt zu verschaffen, das sich auf dem Desktop befindet, Insbesondere wenn Objekte sich wegen der Komplexität des Entwurfs oder wegen Überdeckungen nicht mehr sinnvoll mit der Maus selektieren lassen. Neben den einzelnen Objekten, wird auch die Struktur von Gruppen- und Kombinationen abgebildet.
Funktionen
- entfaltbare Baumstruktur
- Objektvorschau mit Zoom-Funktion
- Navigation auf dem Desktop und der Arbeitsfläche
- übergreifender Zugriff auf die Layer möglich
- Vergabe von Objektnamen, -typen und -attributen
- farbiges Thumbnail (verkleinerte Objektvorschau)
